Rohrabschottungen hindern Feuer und Rauch an der Ausbreitung in andere Bereiche

Nach ersten Gesprächen und anschließenden Begehungen können wir maßgeschneiderte Lösungen für Ihr Objekt anbieten. Erst bei diesen örtlichen Begehungen können wir ermitteln, welche Produkte sinnvoll sind.

In den folgenden Schritten werden die Arbeiten nach den allgemein anerkannten Regeln der Technik ausgeführt und dokumentiert. Die Jockel Brandschutztechnik-Service GmbH berät Sie umfassend.

Rohrabschottungen sind bei Rohrleitungen aus Kunststoff erforderlich, da diese Rohre im Brandfall Feuer und Rauch auf die feuerabgewandte Seite übertragen können. Rohre können abgeschottet oder ummantelt werden, jedoch müssen beide Möglichkeiten den baurechtlichen Vorgaben entsprechen.

Tabelle 1 der DIN 4102-11 zeigt die Einteilung von Rohrabschottungen in Feuerwiderstandsklassen.

Möglichkeiten der Rohrabschottung für brennbare Rohre

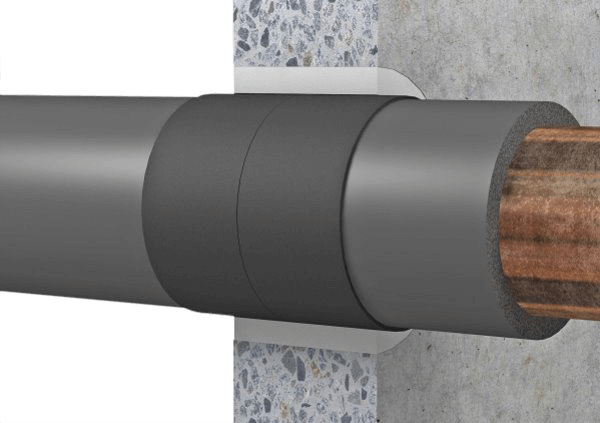

Rohrmanschetten

Diese Rohrabschottung besteht aus zwei Manschetten für Wände, bzw. einer Manschette bei der Montage unterhalb von Decken, die im Bereich der Rohrdurchführungen montiert werden. Die Restöffnung muss durch formbeständige und nichtbrennbare Baustoffe vollständig ausgefüllt werden.

Zusätzlich gibt es Manschetten, die mit einem aufschäumenden Baustoff ausgekleidet sind. Sie expandieren bei einer Hitzeeinwirkung von ca. 180 °C um mehr als das 18-fache. Dadurch quetschen sie das erweichende Rohr zusammen und halten es stabil.

Möglichkeiten der Rohrabschottung für nichtbrennbare Rohre

Für nichtbrennbare Rohre gibt es Silikatfasermatten, mit denen die Rohre ummantelt werden. Sie bestehen aus anorganischen Mineralfasern mit einem Schmelzpunkt von über 1.000° C und sorgen dafür, dass nichtbrennbare Rohre sich nicht ausdehnen oder zusammenziehen lassen.

Weitergehend gibt es auch die Möglichkeit, sogenannte „intumeszierende Matten“ zu verwenden, die im Brandfall aufschäumen und die Rohre vor Ausdehnung schützen.

Mit Jockel sind Sie auf der sicheren Seite

Rohrabschottungen müssen der DIN 4102-11 entsprechen und müssen die gleiche Feuerwiderstandsdauer wie die umgebenden Bauteile aufweisen bzw. die Feuerwiderstandsdauer darf nicht unterschritten werden.

Die Übertragung von Feuer und Rauch bei der Durchführung von Rohrleitungen soll verhindert werden. Daher müssen die einzelnen Systeme über eine eigene Zulassung des Deutschen Instituts für Bautechnik (DIBt) sowie weitere Verwendungsnachweise verfügen. Entsprechend muss nachgewiesen werden, dass Arbeiten mit Systemen der Rohrabschottungen gemäß diesen Vorschriften durchgeführt wurden.

Bezüglich der Bauordnung der jeweiligen Bundesländer müssen bauliche Anlagen des Brandschutzes unter Berücksichtigung

• der Brennbarkeit der Baustoffe
• der Feuerwiderstandsdauer
• der Dichtheit
• und der Anordnung der Fluchtwege

so beschaffen sein, dass sie der Ausbreitung von Feuer und Rauch entgegenwirken, um die allgemeinen Ziele des Brandschutzes zu erfüllen: Rettung von Mensch und Tier sowie wirksame Löscharbeiten.
